產品介紹

智能手套檢漏設備依據ISO14644-7：2004標準而研發設計，用于測試Isolator/RABS/傳遞窗/層流車等系統的袖套、手套或一體式手套完整性的專用檢測儀器。 可離線或在線檢測10\8寸手套的完整性，設備在使用時，需將外部電源接入箱體相應端口，操作者需手動操作，通過系統自動檢測單位時間內的壓降值，與袖套供應廠家提供的參考值進行比較，從而判定被檢測袖套的完整性。 檢測時不需要附加任何設備，減少了檢測人員的數量及勞動強度；測試單元采用耐壓柔性連接管路，可以滿足不同高度的手套測漏；手柄上按鈕操作啟停，人性化設計，使檢測操作更快捷方便；測量數據實時監控打印、三級用戶密碼管理，防止誤操作。

?

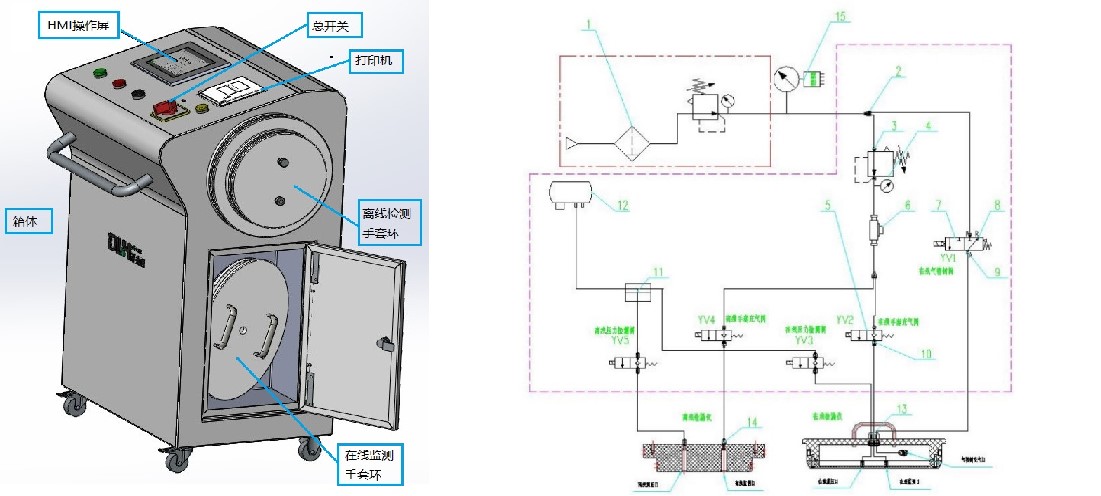

產品結構

主要由機箱、在線檢測模具、離線檢測模具、HMI操作屏、打印機、微型壓縮機、PLC等幾部分組成。

?

產品特點

• 符合GB/T 25915.7-2010(ISO14644-7：2004) 潔凈室及相關受控環境 第7部分：隔離裝置（潔凈風罩、手套箱、隔離器、微環境）；
• 8、10寸手套的完整性離線/在線檢測（可定制手套環）；

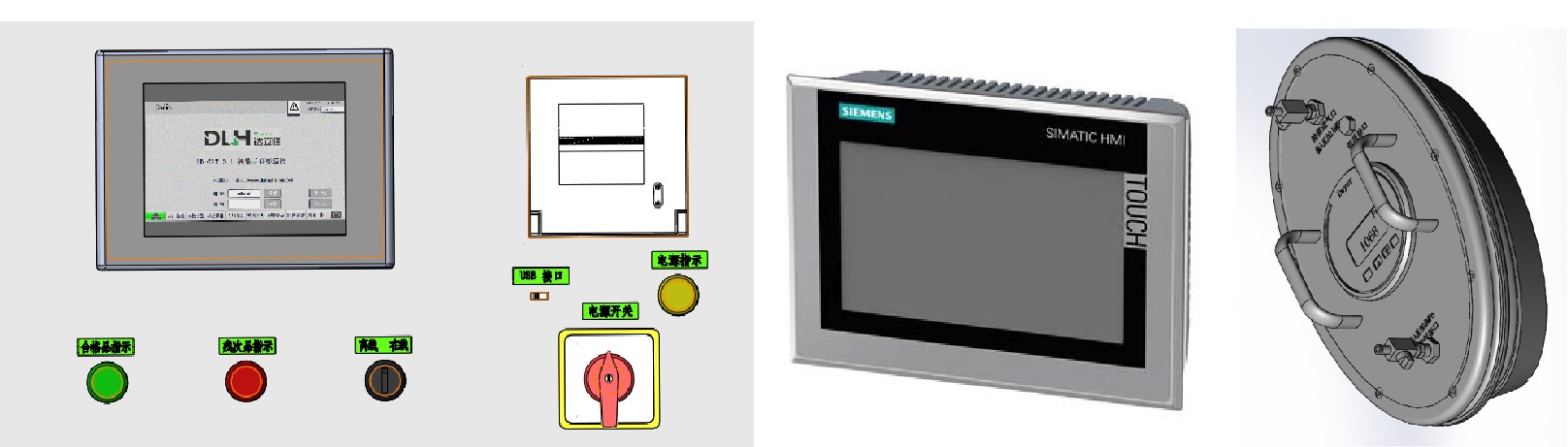

• SIEMENS人性化HMI界面,三級用戶密碼權限管理；
• 測試數據的儲存、記錄、打印,可追溯和審查；
• 在線檢測便攜式設計，結構精巧，方便使用；
• 測試所需介質為壓縮氣體（壓縮空氣或者氮?dú)猓?/li>
• 可在手套使用前后進行完整性測試；
• 無損檢漏，而且不會引入污染；
• 工藝需求：AC220V 50Hz，總功率500w。

?

操作說明

• 開啟自動測試按鈕，選擇檢測狀態;
• 系統自動開啟充氣電磁閥和壓力檢測電磁閥;
• 當手套內壓力達到設定的【手套充氣壓力】時，關閉充氣電磁閥，系統進入壓力穩定階段。
• 當運行【壓力穩定時間】結束，實時的【手套充氣壓力監測】值高于【穩壓壓力下限】值，開始手套檢漏測試。
• 當達到【檢漏測試時間】時，系統會自動計算檢漏開始于結束手套腔內的壓力衰減值，當壓力衰減值小于【檢漏衰減合格判定值】時為合格，大于或等于【檢漏衰減合格判定值】時為不合格，蜂鳴器閃爍【合格/不合格結果提示】時間。
• 打印機同步打印測試結果，打印格式包含操作員、序列號、檢漏開始時間、結束時間、開始?jí)毫Α⒔Y(jié)束壓力、檢漏結論等信息。

?

技術型號&參數

產品型號：DGIL-2

• 測試手套手套環端口規格：離線端：￠305mm(10寸) ￠240mm（8寸）
• 設備輸出氣源壓力： 0.2MPa～0.4MPa;
• 充氣壓力：800Pa～1000Pa; 測試時間：2min～4min;
• 壓力顯示分辨率：0.1Pa;
• 檢測精度：500μm（最小孔徑）;
• 設備外形尺寸：600（長）×400（寬）×1050（高）;
• 外接電源：220V;
• 壓差傳感器量程：0～2500 Pa;
• 數顯壓力開關設置量程：0.2MPa～0.4MPa;

?
